500℃工業(yè)單頭管封裝用高溫膠
工業(yè)單頭管也叫單頭電熱管，是管狀電熱元件的一種，在國外稱為彈筒式加熱器，用在工業(yè)設備加熱保溫、醫(yī)療器械、塑料封口機、瓶口封蓋機、連續(xù)自動封口機、制煙機等領域。

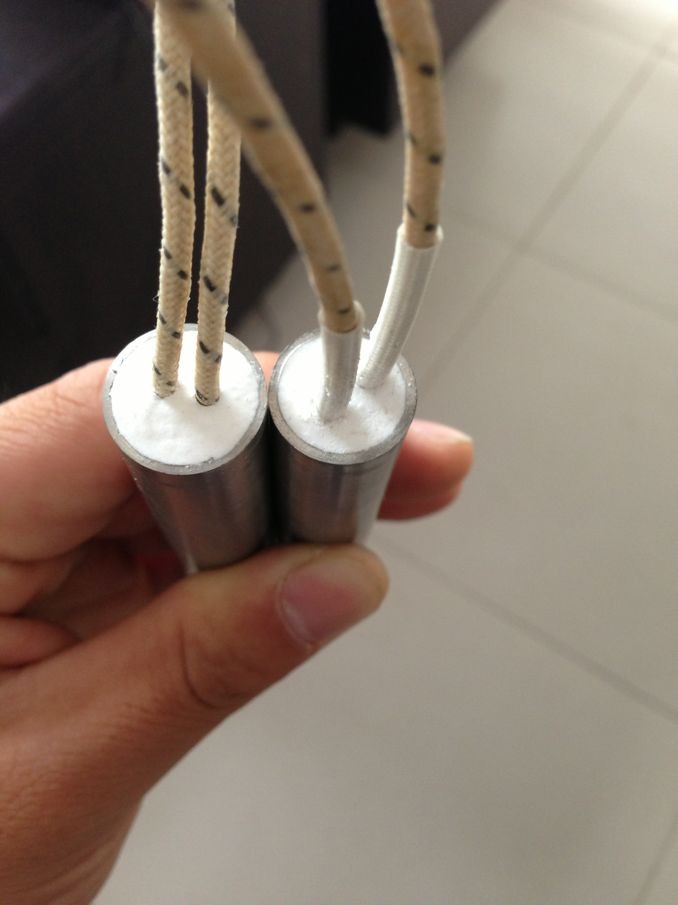

500℃工業(yè)單頭管封裝用的高溫膠，國內還不多見。世林膠業(yè)算是研發(fā)較早的廠家，目前產品種類較齊全，耐溫短時間的已經開發(fā)到可耐溫到1500℃。
工業(yè)管目前國內大多采用環(huán)氧膠和有機硅產品灌封和封裝，而環(huán)氧膠和有機硅膠一般只能用在耐溫在300℃之內的領域，溫度一旦超過300℃，尤其是長期在300℃以上的環(huán)境下工作，這兩個類別的膠粘劑均不能滿足需求，這時可選用的無機高溫膠。
無機高溫膠具有良好的耐高溫性能、耐火燒，和一定的膠接強度，對不銹鋼等金屬管材結合力較好等優(yōu)點，受到廠家認可。但這種無機高溫膠也有部分缺點目前沒有很好的克服，比如在南方潮濕環(huán)境下容易吸潮而使得絕緣降低。所以在工業(yè)管封裝時一定需要慎重選擇，以免照成不利影響。
我們將不同溫度下應該選擇的灌封膠類別做了表格，表中的產品性能指標可供大家參考。
以下產品均為世林膠業(yè)生產，如果市面上出現了類似的產品大多為仿制我世林膠業(yè)產品，性能上會有所區(qū)別，請謹慎購買。
|
產品名稱 |
SL3012
環(huán)氧膠 |
SL5055
高溫膠 |
SL8303
高溫膠 |
SL8301
高溫膠 |
SL8306
高溫膠 |
|
類別 |
環(huán)氧膠 |
有機硅膠 |
無機高溫膠 |
無機高溫膠 |
無機高溫膠 |
|
組分 |
雙組份 |
單組份 |
雙組份 |
雙組份 |
雙組份
|
|
配比A:B |
2：1 |
無 |
1:1.7 |
1:1.7 |
1：2 |
|
顏色 |
黑色 |
紅褐色 |
灰白色 |
灰白色 |
淺棕色 |
|
固化條件 |
室溫×24h
或40℃×6h |
室溫×24h
或60℃×4h |
室溫×1h→45℃×1.5h→65℃×2h→110℃×2h→隨爐冷卻 |
室溫×1h→45℃×1.5h→65℃×2h→110℃×2h→隨爐冷卻 |
室溫×1h→45℃×1.5h→65℃×2h→110℃×2h→隨爐冷卻 |
|
拉伸剪切強度 |
≥10MPa |
≥1MPa |
≥2MPa |
≥3MPa |
≥2MPa |
|
短時間長期耐溫 |
100℃ |
300℃ |
500℃ |
1000℃ |
1500℃ |
|
絕緣電阻 |
≥1000MΩ |
≥1000MΩ |
≥1000MΩ |
≥1000MΩ |
≥1000MΩ |
|
優(yōu)點 |
在100℃之內穩(wěn)定性好，不吸潮，耐水性好，絕緣等級高 |
在300℃之內穩(wěn)定性好，不吸潮，耐水性好，絕緣好 |
耐500℃長期，可耐火烤和干燒。 |
耐1000℃長期，可耐火烤和干燒。 |
耐1500℃長期，可耐火烤和干燒 |
|
缺點 |
耐溫不高 |
耐溫一般 |
略有吸潮 |
略有吸潮 |
略有吸潮 |
|
小包裝 |
3kg/組 |
340g/支 |
1.6kg/組 |
1.6kg/組 |
600g/組 |
綜上表所列產品性能，建議您在選用耐溫在300℃甚至是400℃以上的高溫膠產品時要注意，選用無機高溫膠。我們較多的客戶使用這類無機高溫膠產品如：SL8303高溫膠封裝灌封后為了防止產品吸潮，一般采用如下兩種方法：
1.工廠在生產好單頭加熱管后，包裝采用密封保存，包裝內加干燥劑。
2.電熱管在每次使用前，事先預熱，將潮氣排出，使絕緣提高，工作狀態(tài)下產品不吸潮，絕緣不受影響。
3.如果是電熱管封口部分接觸空氣部分的溫度不超過300℃，也可以采用中間是SL8303高溫膠，表面接觸空氣部分用SL5055高溫膠做封口，使其隔絕潮氣，起到提高絕緣作用。
當然您在選用的時候，好是根據實際的耐溫選擇不同的產品，如果實際耐溫長期在300℃之內，我們還是建議使用SL5055高溫膠產品，這樣節(jié)省工時，且固化工藝簡單很多。
耐500℃高溫膠已有被下列客戶長期使用在工業(yè)管產品封裝：
揚州創(chuàng)精、杭州思強、敏捷電子等
如果您有高溫膠方面的問題需要咨詢，可以咨詢我們世林膠業(yè)的專業(yè)技術人員，我們會為您提供幫助。
世林膠業(yè)技術咨詢熱線：4000408840
世林膠業(yè)公眾微信號：shilinjiaoye
